リレー盤のPLC化

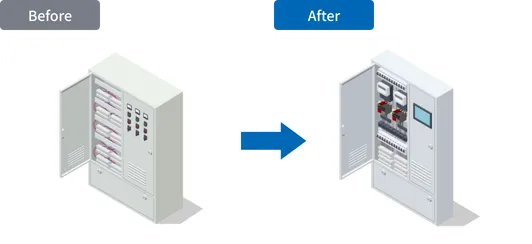

8面連結されている砂型原料制御盤を、PLCと大型モニター搭載の制御盤6面へと省スペース化いたしました。
導入背景・課題
制御盤全体が相当古く、リレー制御で行われていたため、故障率の低減やメンテナンス性向上を目的として、PLC化をご相談いただきました。
ポイント
古い制御盤のため図面と現在の状態に相違があり、全てのIO配線のチェックを実施いたしました。また、制御盤設置場所が2階にあり、楊重が非常に狭い搬入幅のため特殊なクレーンにて対応いたしました。さらに、表示パネル（ランプ表示）は全てタッチパネルに変換いたしました。
導入効果
メンテナンスの向上
部品を減らしPLC化したことでメンテナンス性が向上！
ちょっとした改造も楽に。

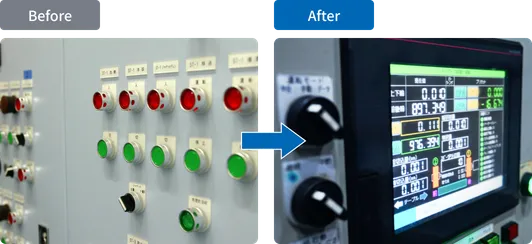

大型パネル化
ランプ表示を大型液晶にしたことにより視認性が向上！
省スペース化
盤面数が減ったことにより余剰スペースを確保！
